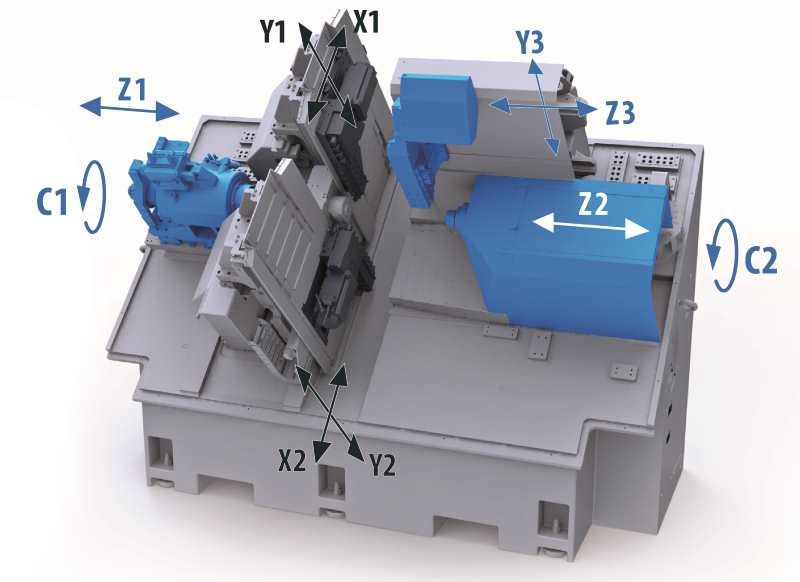

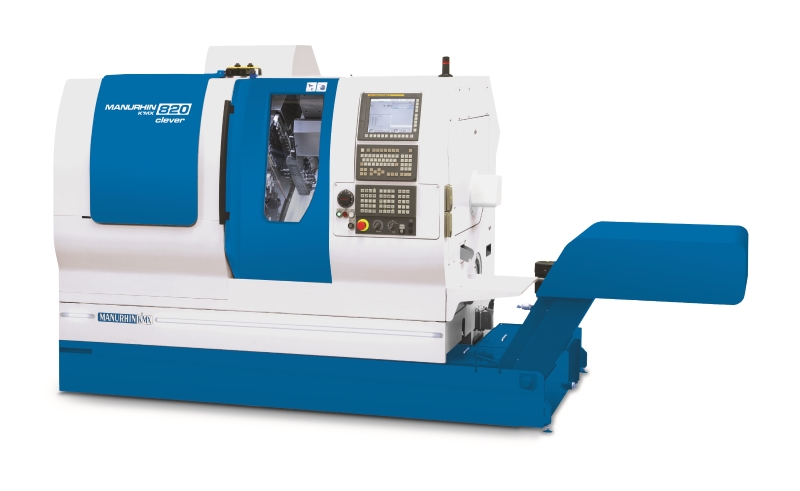

Der neue Langdrehautomat mit 8 Achsen ist ausgelegt für die Bearbeitung von Teilen von Ø 2 – 20 mm. Die K‘MX 820 CLEVER wird immer inkl. Lademagazin angeboten.Optionen, wie z.B. „angetriebene Werkzeuge“, „Abführung langer Teile“ oder „C-Achse“ runden die Flexibilität dieser Baureihe ab. Eine übersichtliche Anordnung der Achsen, eine leichte Bedienbarkeit und eine einfache, schnelle Programmierung lassen den Einsatz für kleine, mittlere und große Serien zu. Zwei Motorspindeln (5,5 kW, optional mit „C“-Achse), bis zu 10 Drehwerkzeuge, 12 Bohrwerkzeuge und bis zu 14 drehenden Werkzeugen (2,2 kW), ermöglichen auch die Bearbeitung komplexer Werkstücke.
Vorteile:
| Technische Daten | |
|---|---|
| Anzahl der Linearachsen | 8 |
| Hauptspindel | |
| Max. Stangendurchlass | ø 20 mm |
| Spindelbohrung | ø 23 mm |
| Elektrospindel (100/40%) | 3,7/5,5 kW |
| Max. Drehzahl | 12.000 U/min |
| Spindelstockhub | 220 mm |
| Werkzeugträger | |
| Anzahl der Schlitten | 2 |
| Werkzeugstationen | 2x6 |
| Querschnitt Drehwerkzeuge | 12 x12 mm |
| Stirnapparat | |
| Anzahl der Schlitten | 1 |
| Werkzeugstationen | 2x6 |
| Arbeitsweg (Y) | 200 mm |
| Abgreifspindel | |
| Max. Stangendurchlass | ø 20 mm |
| Spindelbohrung | ø 23 mm |
| Elektrospindel (100/40%) | 3,7/5,5 kW |
| Max. Drehzahl | 12.000 U/min |
| Einspanntiefe | 150 mm |
| Max. Teilelänge mit Werkstückabnehmer | 175 mm |
| Steuerung | |
| Numerische Steuerung | Fanuc |
| Optionen | |
| Angetriebene Werkzeuge | |
| C-Achse auf Haupt- und Abgreifspindel | |
| CO2-Löschanlage | |
| Ölnebelabsaugung | |
| Späneförderer | |
| Kühlung mit Hochdruckpumpe | |
| Abführung langer Teile durch die Abgreifspindel |
